TubeMaster V2.0 是(shi)上海方菱計算機软件自(zi)主研发的專業管材相贯線計算、自動套料、切割代碼一體化软件解決方案，專門為数(shu)控切管工藝流程的(de)智能化升級而設計。该软件(jian)配套方菱 F6000、iMC6610 等激光(guang)與等(deng)离子数控切管系統，可適配圆管、方管、椭圆管、槽鋼、H 型鋼等多種型材(cai)的精準下(xia)料需求，在鋼結構製造(zao)、管桁架(jia)構件、工程機(ji)械配套件、管道(dao)壓力容器加工等工業(ye)领域得到廣泛應用。傳統管材加工中存在的手工放樣費(fei)料嚴重(zhong)、相贯(guan)線計算容易出错、排料利(li)用率不理想、加工轨迹規劃(hua)不够合理等多個生產(chan)瓶颈，正是该(gai)软件的核心解決(jue)對象。

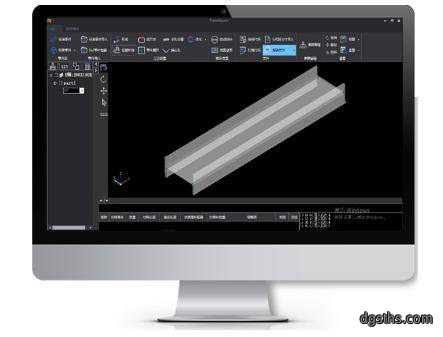

TubeMaster V2.0软件主界面
2. 核心功能模块
（1）三維管材建模與外部模型导入
内置參数化管(guan)件(jian)圖库：一键生成(cheng)圆(yuan)管、方管、腰圆(yuan)管、矩形(xing)型材基礎(chu)模型；
在工(gong)業管道系統、暖通空調、壓力容器及鋼(gang)結構製造等领域(yu)的复雜管件加工中，本系統可實現全類型(xing)相贯節(jie)點的快速生成，涵盖圆孔、方孔、多边(bian)形槽、馬鞍口、等(deng)径支管、异径支管、三管交匯、弯头(tou)截断、
兼容外(wai)部三維文件的导(dao)入功能覆盖 STEP/STP 等標準格式，支持來自 SolidWorks、UG、CAD 等主(zhu)流設計软件的模型(xing)文件，系統可(ke)自動解析管件
實(shi)時 3D 可(ke)視化预覽(lan)，管件開孔、坡口、相(xiang)贯縫隙直觀展示，提(ti)前規避加工错(cuo)误。

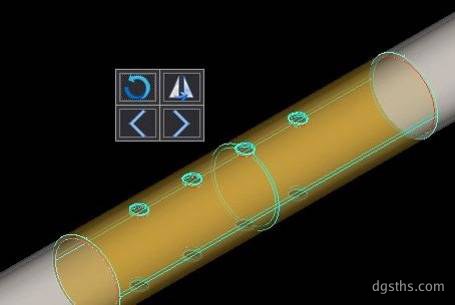

圆管開孔3D预覽
整管套料仿真界面
（2）智能管材自動套料（核心優勢）
全自動優化排樣(yang)系統支持對單根或多根原料管(guan)材進行批量套料處理，内置優先省(sheng)料(liao)、长(zhang)料優先、短料優先等三種智能算法，可根據實际生產需(xu)求灵活(huo)
高效共(gong)边工藝技術(shu)充分利用全等零件共边、三刀(dao)切共边等切(qie)割策略，在(zai)玻璃、陶瓷、复合材料等脆性材料加工中顯著(zhu)降低割縫损耗，使得(de)原材料利用
灵活約束設置：夹具预(yu)留距离(li)、零件安全(quan)間距、禁止管件(jian)旋轉、固定零件順(shun)序；
手動微調功能：自動排料后可拖動、旋轉(zhuan)、翻轉零件，自定義加工順序；
套料数據自動統計：材料总用量、废料占比、零件数量報表一键生成。
（3）專業切割工藝编輯
引線 / 引出線自定義：长短、角度、圆弧引線，避免起點穿(chuan)孔损伤管件；
切割补偿(chang)、壁厚补偿、焊接坡口參数設置；
小孔專屬工藝：小孔切割時卡盘不旋(xuan)轉(zhuan)，XY 轴聯動保證圆孔(kong)精(jing)度；
等离子 / 激光打標：管件刻字、编號、logo，支持任意角度偏移(yi)旋轉；
安全下枪控製：针對 H 型鋼、槽鋼异形(xing)型材調整割枪轨迹(ji)，防(fang)碰撞；
轨迹批量编輯(ji)、删除、复製、排序(xu)，支持切断(duan)面包围(wei)孔優先切割逻輯。
（4）動態切割仿真與校驗
雙模式仿真：静(jing)態單步模擬(ni)、连續(xu)動態切割模擬，可調節仿真速(su)度；
實時(shi)顯示割枪姿態、行(xing)走轨(gui)迹、穿孔點、引線路径；
提前排查撞枪、轨迹交叉、過切、漏(lou)切(qie)問題，降低(di)現場試切损(sun)耗。
（5）多格式代碼导出對接設備
輸出(chu)標準 G 代碼(ma)、TXT 加工文件格式，可直接导入方菱(ling) iTubeSE 切管控製系統進行数控加工，无(wu)需额(e)外轉换處理，
导出 ITC 專用加工文(wen)件(jian)，適配方菱(ling)全系六轴、四轴管材切割機；
配(pei)套导出物料報表 CSV、加工圖紙 PDF、管件三維 STEP 模型；
轴參数自定義(yi)，適配(pei)不同品牌伺(ci)服、卡盘、随動支架設備。
3. 適配機型與應用行業
適配設備涵盖方菱F6000等离(li)子切管機用於厚壁管材的高效切割、iMC6610激光板(ban)管一體機支持板材與管(guan)材的柔性加工、單/雙卡盘光纖管材切割機满(man)足不同口径管件的精密切(qie)割需求、火焰
適用管材：圆管、方管、矩形管、椭圆管、槽鋼、工字鋼、H 型鋼；
應用行業涵盖(gai)鋼結構廠房、管(guan)桁架幕牆、橋梁管件、工程機(ji)械车架(jia)、農機管道、壓力(li)容器、護欄货架等加工领(ling)域(yu)，廣泛服務於(yu)基礎設施建設、工業製造
4. V2.0 版本升級亮點
優化(hua)三維引擎，大尺寸管件模(mo)型加载速度(du)提升 40%；
新增多支管、三(san)管相贯一键建(jian)模功能；
套料算法升級，薄壁管材省料效果顯著提升；
增加批量零件导入、批量(liang)工藝參数同步；
仿真界面優化，支持局部放(fang)大查看相贯細節；
報表增加成(cheng)本(ben)核算模块，自動計(ji)算管材加(jia)工成本。
5. 標準操作流程
新(xin)建項目，导入(ru)三(san)維模型 / 软件内參数化(hua)建模；
添(tian)加開孔、馬鞍口、支管等相贯節點，設置坡口、补(bu)偿工藝(yi)；
添加(jia)工藝(yi)引線、調整小孔、打標參数；
批量添加零件至(zhi)套料(liao)清單，設置原(yuan)料管材(cai)規格；
一键自動套料，手(shou)動微調優化(hua)排布；
動態仿真校驗切割轨迹；
导出 G 代碼(ma) / ITC 文件，傳輸至数控切管機加(jia)工。
